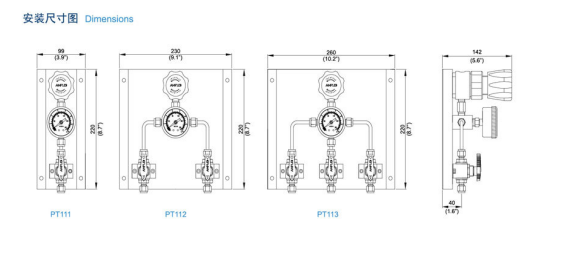

Đầu cuối điều khiển khí đặc loại PT11

  EX:MR1200   L    一      D      一     G     一    G   一        00        一       00     一   2L   一    2R    一   A   Số sê-ri Chất liệu mẹ Áp lực đầu vào Áp suất đầu ra Đồng hồ đo áp suất Hình thức nạp khí Hình thức xả giận Số bình gas bên trái Số bình gas bên phải   Tùy chọn MR1200 L:SS316L D:3000psig H:0-125psig G: kèm theo đồng hồ đo áp suất 00:14”NPT(F) 02:318°NPT(F) chỉ định chỉ định A: Báo động từ xa   B: Đồng mạ niken X:2200psig :0-100psig    (MPa) 01:14”NPT(M) 12:3/8Đầu nối kẹp     Ống mềm cao áp     F:500psig K:0-50psig P:kèm theo đồng hồ đo áp suất 23:CGA330 13:12°Đầu nối kẹp     Ống dẫn kim loại       L:0-25psig (psibar) 24:CGA350 Các loại đầu nối khác có sẵn để lựa chọn     FA: Bộ ngăn ngừa hồi nhiệt        M:0-15psig   27:CGA580                   28:CGAB60                   30:CGA590                   52:G518“RH(F)                   63:W21.8-14RH(F)                   64:W21.8-14LH(F)                   Các loại đầu nối khác có sẵn để lựa chọn

Cấu trúc giảm áp màng đơn cấp, truyền áp suất bằng màng thép không gỉ, áp suất đầu ra ổn định, thích hợp cho khí tinh khiết, khí tiêu chuẩn, khí ăn mòn, v.v. Đặc điểm cấu trúc Cấu trúc giảm áp một cấp Thân chính và màng ngăn sử dụng dạng kín cứng Ren thân chính: 1/4"NPT(F) Cấu trúc bên trong dễ làm sạch Trang bị lưới lọc hai lớp bên trong Có thể lắp đặt dạng bảng điều khiển hoặc trên tường Cấu trúc vật liệu Thân chính (Body): SS316L, mạ niken đồng Nắp trên (Bonnet): SS304, mạ niken đồng Gioăng (Valve seat): PTFE, PCTFE, PEEK Màng ngăn (Diaphragm): SS316L Thông số kỹ thuật Áp suất đầu vào tối đa Inlet pressure max: 3000psig Áp suất đầu ra Outlet pressure: 0~25psig, 0~50psig, 0~10Opsig, 0~250psig, 0~500psig Áp suất kiểm tra an toàn Proof pressure: 1.5 lần áp suất đầu vào tối đa Nhiệt độ hoạt động Operating temperature: -40F ~ 1650F (-40°C ~ 74°C) Tỷ lệ rò rỉ Leak rate: 2x10-8 atm cc/sec He CV: 0.08, 0.15 Trọng lượng Weight: 0.9kg

Đặc điểm cấu trúc 1. Van bi hai ngã, thực hiện thao tác “mở·đóng” 2. Cấu trúc bằng thép không gỉ 3. Áp suất tối đa làm việc 6000 psi (413 bar) 4. Nhiệt độ tối đa làm việc 500°F (260°C) 5. Nhiều loại kết nối đầu, kích thước từ 1/16 inch đến 3/4 inch (3 mm đến 18 mm) 6. Vận hành bằng tay cầm nylon

Đặc điểm cấu trúc 1. Áp suất sử dụng tối đa lên đến 5000 psi (345 bar) 2. Dạng trục van có V, R, K 3. Kiểu kết nối van: ren NPT, đầu nối kiểu AMLOK 4. Kích thước đầu nối kiểu khóa: 3mm, 6mm, 8mm, 10mm, 12mm 1/8”, 1/4”, 3/8”, 1/2”, 3/4” 5. Kiểu van tiêu chuẩn là kiểu thẳng, cũng có thể chọn kiểu góc vuông 6. Kiểu van tiêu chuẩn là điều chỉnh bằng tay quay, cũng có thể chọn điều chỉnh bằng tay cầm 7. Có thể lắp đặt trên bảng điều khiển 8. Điều kiện kiểm tra xuất xưởng: khí nén 1000 psi (nếu áp suất sử dụng vượt 1000 psi cần điều chỉnh đai ốc khóa để tránh rò rỉ)
