管道系统产品

订购指南 EX:MR1200   L    一      D      一     G     一    G   一        00        一       00     一   2L   一    2R    一   A   系列号 母体材质 输入压力 输出压力 压力表 进气形式 出气形式 左侧钢瓶数 右侧钢瓶数   选项 MR1200 L:SS316L D:3000psig H:0-125psig G:附压力表 00:14”NPT(F) 02:318°NPT(F) 指定 指定 A:远程报警   B:铜镀镍 X:2200psig :0-100psig    (MPa) 01:14”NPT(M) 12:3/8卡套接头     AP:高压软管     F:500psig K:0-50psig P:附压力表 23:CGA330 13:12°卡套接头     AR:金属导管       L:0-25psig (psibar) 24:CGA350 其它形式接头可供选择     FA:回火防止器        M:0-15psig   27:CGA580                   28:CGAB60                   30:CGA590                   52:G518“RH(F)                   63:W21.8-14RH(F)                   64:W21.8-14LH(F)                   其它形式接头可供选择

产品特点 结构特点 采用特气单级式R11减压器 经耐压测试及氦气泄漏检测 2”不锈钢压力表，判读清晰 采用墙式安装   材料结构 减压器母体: SS316L铜镀镍 减压器垫片: PTFE PCTFE, PEEK 截止阀母体: SS316 管路: 1/4” SS316无缝管   技术参数 最大输入压力Inlet pressure max: 500psig 输出压力Outlet pressure: 0-25psig, 0-5opsig,0-100psig, 0-250psig 安全测试压力Proof pressure: 1.5倍的最大输入压 适用温度Operating temperature: -40ºF~+165ºF(-40ºC~+74ºC) 减压器泄漏率Leak rate: 2x10-8atm cc/sec He CV:0.15

单级式膜片减压结构，不锈钢膜片压力传输，输出压力稳定，适用于净气体、标准气体、腐蚀性气体等。   结构特点 单级式减压结构 母体与膜片采用硬密封形式 母体螺纹：1/4"NPT(F) 内部结构易吹扫 内设双层过滤网 可采用面板或墙式安装   材料结构 母体Body：SS316L，铜镀镍 上盖Bonnet：SS304，铜镀镍 垫片Valve seat：PTFE， PCTFE， PEEK 膜片Diaphragm：SS316L   技术参数 最大输入压力Inlet pressure max：3000psig 输出压力Outlet pressure：0~25psig， 0~50psig， 0~10Opsig，0~250psig ，0~500psig 安全测试压力Proof pressure：1.5倍的最大输入压力 适用温度Operating temperature：-40F~+1650F(-40C~+74ºC) 泄漏率Leak rate：2x10-8 atm cc/sec He CV：0.08，0.15 重量Weight：0.9kg

结构特点 1、两通式球阀，执行”开通·截断”操作 2、不锈钢结构 3、最大工作压力6000psi（413bar） 4、最大工作温度500F（260°℃） 5、多种型式的端部连接，尺寸范围1/16英寸至3/4英寸（3毫米至18毫米） 6、用尼龙手柄操作

结构特点 1、最高使用压力达5000psi（345bar） 2、阀杆形式有V型、R型、K型 3、阀门接口形式有：NPT螺纹、AMLOK卡套式接头 4、卡套式接头的规格：3mm.6mm.8mm.10mm.12mm 1/8”.1/4”.3/8”.1/2”.3/4” 5、阀门标准形式为直线式，也可选用直角式 6、阀门标准形式为手轮调节，也可选用手柄调节 7、可采用面板安装 8、出厂测试条件：1000psi压缩空气（使用压力高于1000psi应调整锁紧螺帽，防止泄漏）

技术参数 1、CV:0.15 2、阀座：PCTFE 3、膜片：SS316L，HASTELLOY*C-22 4、温度范围：-10℃~80℃（14F~176F） 5、母体泄漏率：5x10-atm cc/secHe 6、阀座泄漏率：5x10-atm cc/secHe 7、设计验证：最大工作压力的150% 8、设计爆破：最大工作压力的400%

结构特点 1、316不锈钢结构材料 2、最大允许工作压力高达6000psi 3、设定压力范围为50psi至6000psi（3.50至414bar） 4、每个压力设定范围，相应的弹簧喷涂成彩色，以便区分 5、弹簧可更换，以便适用于多种不同的压力设定范围 6、可提供所有管螺纹和AM-LOK管接头 7、尺寸范围：1/4英寸、6毫米

结构特点 1、SS316不锈钢结构材料 2、工作压力：3000psi（206bar） 3、一片式设计 4、NPT外螺纹和内螺纹链接端

结构特点 1、316不锈钢结构 2、工作压力：3000psi（206bar） 3、AM-LOK端接、NPT外螺纹&内螺纹，以及AFS面密封 4、可替换的烧结式过滤元件公称孔尺寸可供应0.1、0.5、2、7、15、40、60、90微米。

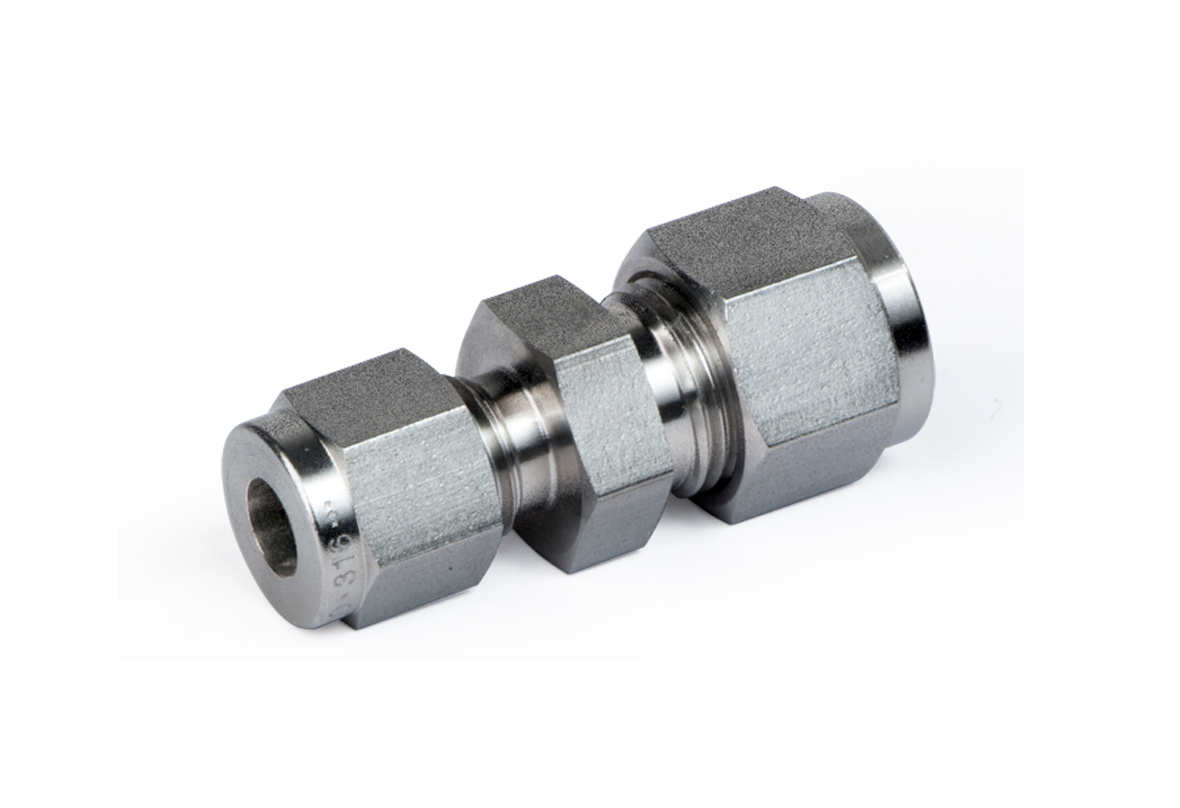

  公制管到公制管 订购信息 A 卡套管外径 A1 卡套管外径 D W 六角对边宽度 N L 1 I1 毫米 毫米 毫米 毫米 毫米 毫米 毫米 毫米 RU-TF3M-TF2M 3 2 1.7 12 22.1 35.3 12.9 12.9 RU-TF6M-TF2M 6 2 1.7 14 24.6 38.6 15.3 12.9 RU-TF6M-TF3M 6 3 2.4 14 24.6 3B.6 15.3 12.9 RU-TF6M-TF4M 6 4 2.4 14 25.4 39.4 15.3 13.7 RU-TF8M-TF6M 8 6 4.8 15 27.4 42.3 16.2 15.3 RU-TF10M-TF6M 10 6 4.8 18 29.5 44.5 17.2 15.3 RU-TF10M-TF8M 10 8 6.4 18 30.0 45.1 17.2 16.2 RU-TF12M-TF6M 12 6 4.8 22 29.5 47.0 22.8 15.3 RU-TF12M-TF8M 12 8 6.4 22 30.2 47.8 22.8 16.2 RU-TF12M-TF10M 12 10 7.9 22 31.0 48.7 22.8 172 RU-TF16M-TF10M 16 10 7.9 24 31.8 49.5 24.4 172 RU-TF16M-TF12M 16 12 9.5 24 31.8 52.0 24.4 22.8 RU-TF18M-TF12M 18 12 9.5 27 33.3 53.5 24.4 22.8 RU-TF25M-TF18M 25 18 15.1 35 38.6 61.0 31.3 24.4 RU-TF25M-TF20M 25 20 15.9 35 39.9 62.3 31.3 26.0

卡套管(英制) 订购信息 A 卡套管外径 A 卡套管外径    E E1 I 11 D W 扳手平面    N N1 英寸 毫来 英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫来 英寸 毫来 英寸 毫米 英寸 毫米 英寸 毫米 TRT-TF4-TF2 1/4 6.35 1/8 3.17 1.06 26.9 1.03 26.2 .60 152 .50 12.7 .09 2.28 1/2 12.7 .77 19.6 .77 19.6 TRT-TF6-TF4 3/8 9.25 1/4 6.35 120 30.5 1.14 29.0 .66 16.8 .60 15.2 .19 4.82 5/8 15.9 .91 23.1 .85 21.6 TRT-TF6-TF8 38 9.52 1/2 12.7 1.31 33.3 1.42 36.1 .66 16.8 .90 22.9 .41 10.41 13/16 20.6 1.02 25.9 1.02 25.9 TRT-TF6-TF10 3/8 9.52 5/8 15.87 1.42 36.1 1.53 38.9 .66 16.8 .96 24.4 .50 12.70 15/16 23.8 1.13 28.7 1.13 28.7 TRT-TF6-TF12 3/B 9.52 3/4 19.05 1.46 37.1 1.57 39.9 .66 16.8 .96 24.4 .62 15.75 11/16 27.0 1.17 29.7 1.17 29.7 TRT-TF8-TF4 1/2 12.7 14 6.35 1.42 36.1 1.31 33.3 .90 22.9 .60 152 .19 4.82 13/16 20.6 1.02 25.9 1.02 25.9 TRT-TF8-TF6 12 12.7 3/8 9.52 1.42 36.1 1.31 33.3 .90 22.9 .66 16.8 .28 7.11 13/16 20.6 1.02 25.9 1.02 25.9 TRT-TF12-TF6 34 19.05 3/8 9.52 1.57 39.9 1.46 37.1 .96 24.4 .66 16.8 .28 7.11 11/16 27.0 1.17 29.7 1.17 29.7

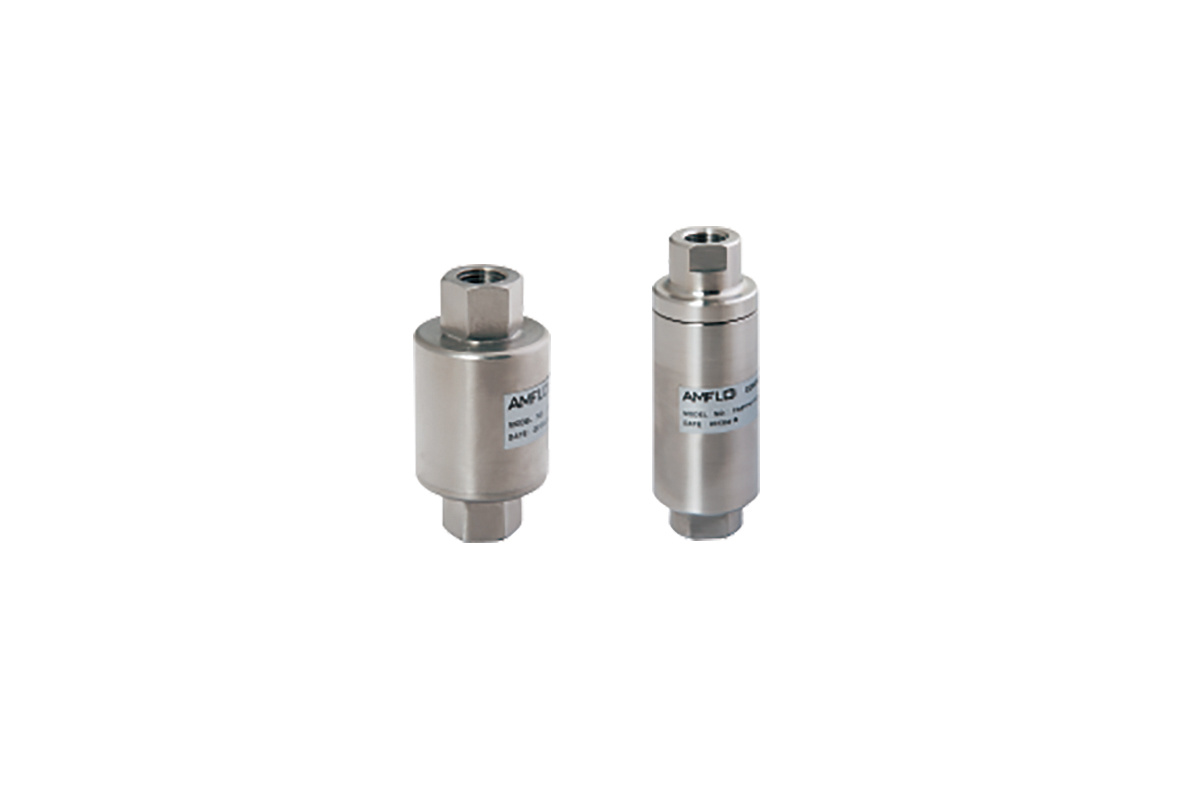

概述 1、回火防止器适用于氧气氢气和其他燃气 2、进出气形式可以选择NPT螺纹卡套接头等   技术参数 1、入口压力：Max.10ba 2、母体：见订购信息 3、O型圈：Vitono（FKM） 4、入口出口：见订购信息 5、泄爆率：10^-8mharl/s He

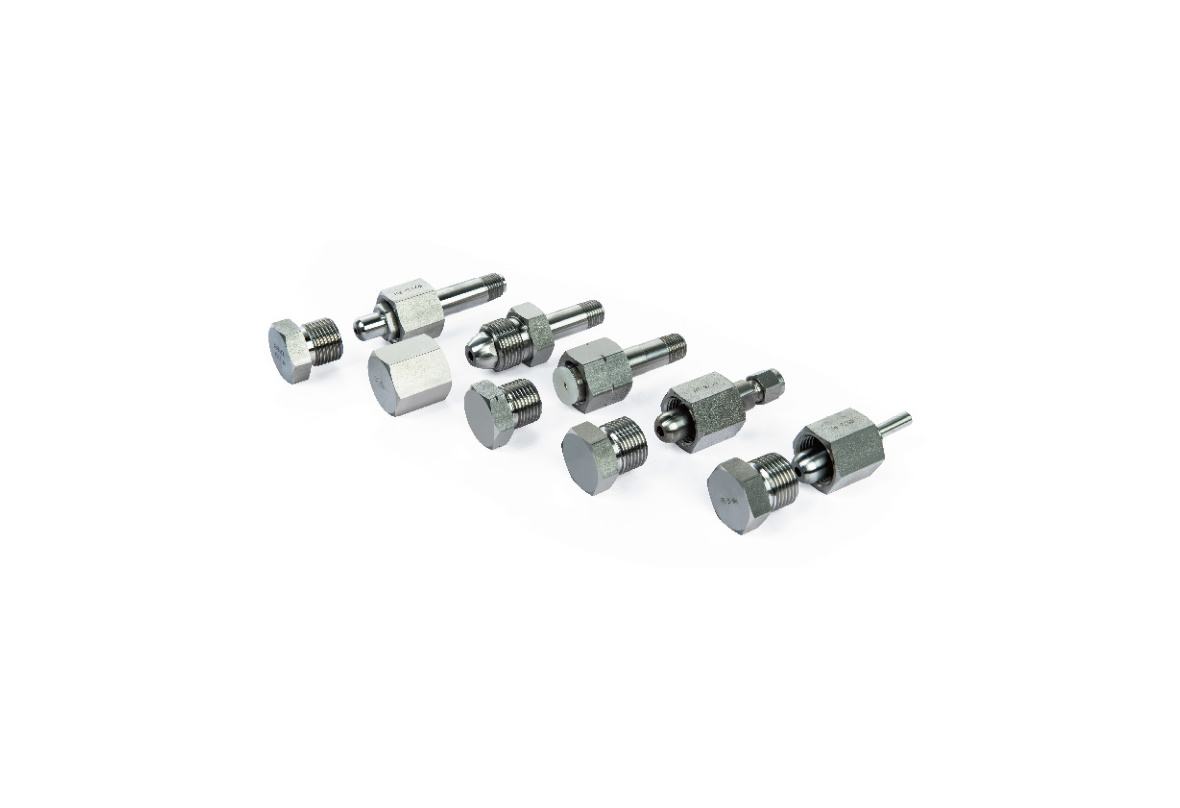

接头规格 螺母 进气管 垫片 型号 材质 型号 材质 型号 材质 G5V8-RH   88-NT-G5/8 88316   8S-NP-G518 88316 -------- -------- G12-RH   SS-NT-G12 38316   8S-NP-G12 S8316 ------- -------- W21.8-LH SS-NT-W21.8L 88316   SS-NP-W21.8L 88316 ------- ------- W21.8-RH SS-NT-W21.8 S8316   SSNP-W21.8 S8316 ------- ------- W22LH   SS-NT-W22L S8316   SS-NP-W22L S8316 W-TF-W22L PTFE W22-RH   SS-NT-W22 S8316   SS-NP-W22 S8316 W-TF-W22 PTFE sS-CGA*   8S-NT-CGA* 38316   8S-NP-CGA' 38316 W-TF-CGA* PTFE B-CGA*   B-NT-CGA* 黄钢   B-NP-CGA* 黄铜 W-TF-CGA* PTFE BP-CGA*   BP-NT-CGA* 钢电镀   BP-NP-CGA* 钢电镀 W-NL-CGA* Nylon   *例：SS-CGA330不鲧钢锅瓶接躁，含螺母：58-NT-CGA330,遮氧管：5S-NP-CGA330.整片W-CGA330

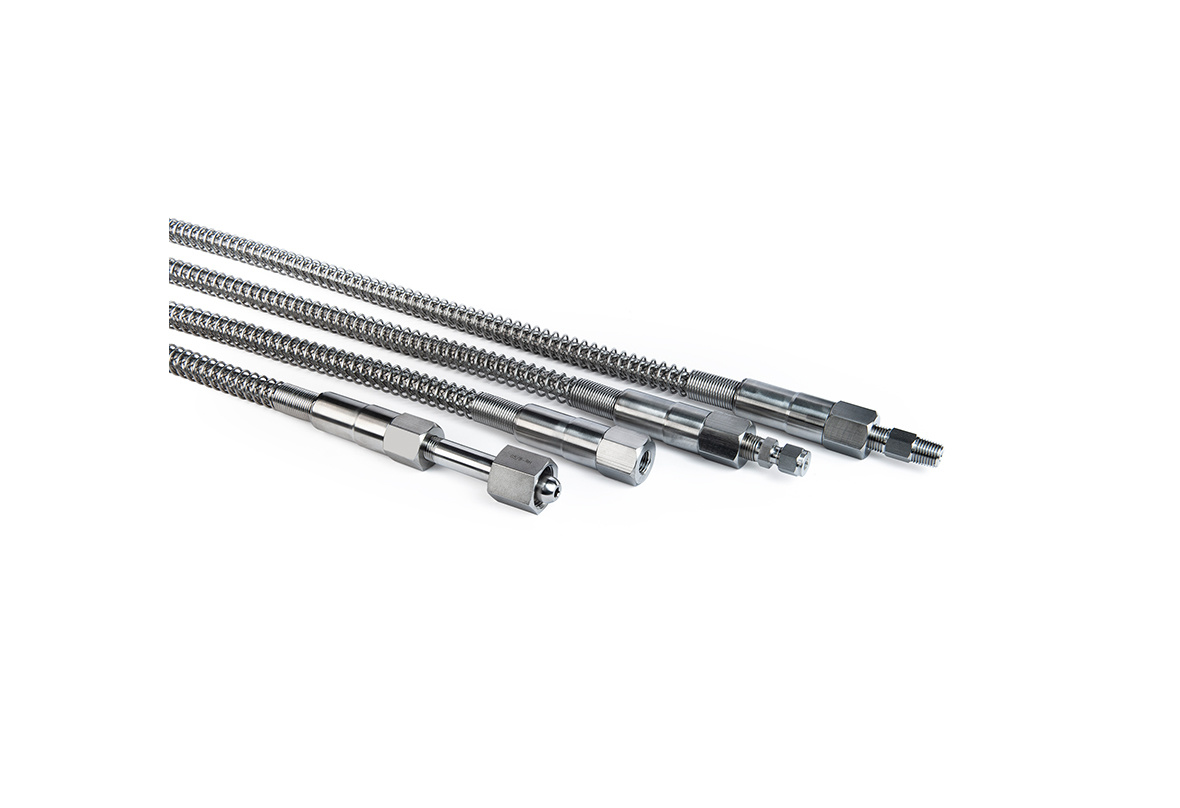

概述 敦阳金属软管采用优质全不锈钢，工厂焊接组件，其制造和测试满足 化学、石油和天然气、发电、泵与真空、仪表、气体和半导体制造和 机械的行业需求和规定。 敦阳金属软管组件由最优的材料和部件构成，并采用最先进的波纹和 焊接技术实现良好的密封耐用性能。 敦阳金属软管是振动、运动部件和装置涉及高温、化学品和腐蚀性介 质、高压和全真空的气体和液体管路柔性连接的最佳解决方案。 结构特点 1、全不锈钢组件 2、内径尺寸：1/4英寸至1英寸 3、压力额定值：真空至6000psi（414bar）压力安全系数：4：1 4、工作温度：-425°F（-254℃）至1300°F（705℃） 5、液压成形或螺旋焊波纹内部管 6、最大工作压力标记在金属标签上,为标准配置

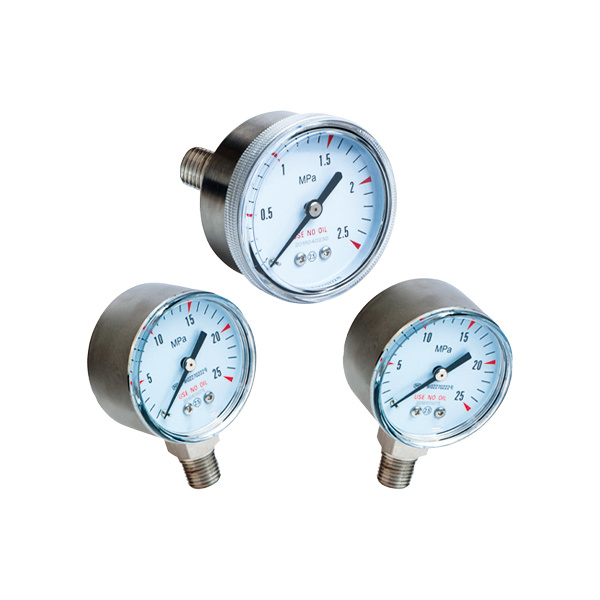

径向压力表 接口:1/4"NPT(M) 精度:2.5级,3-2-3% 波登管组件材质:SS316L(G20L) 铜镀镍 (G20P)   轴向压力表 接口:1/4"NPT(M) 精度:2.5级,3-2-3% 波登管组件材质:SS316L(GR20L)

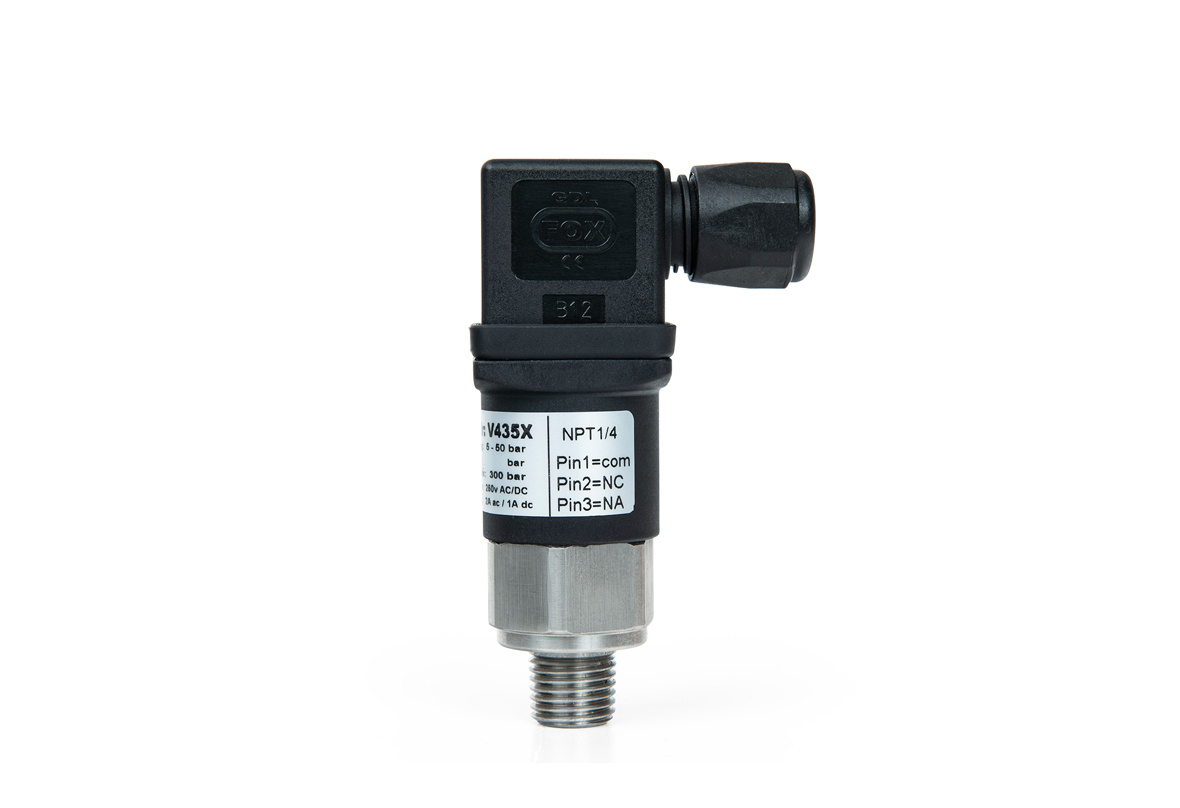

概述 最新一代的GPS121压力变送器基于进口陶瓷压敏核心，采用成熟可靠的标定补偿技术，历经五代优化改良的机械结构和电路，通过严格的工艺流程批量生产。它在用户实际使用中获得了良好的评价，是一种可靠性高、体积小巧、性价比高、适用性广的产品。 量程可选范围如下： 最小：-1（0）-0.6Bar（60KPa） 最大：-1（0）-600Bar（60MPa）

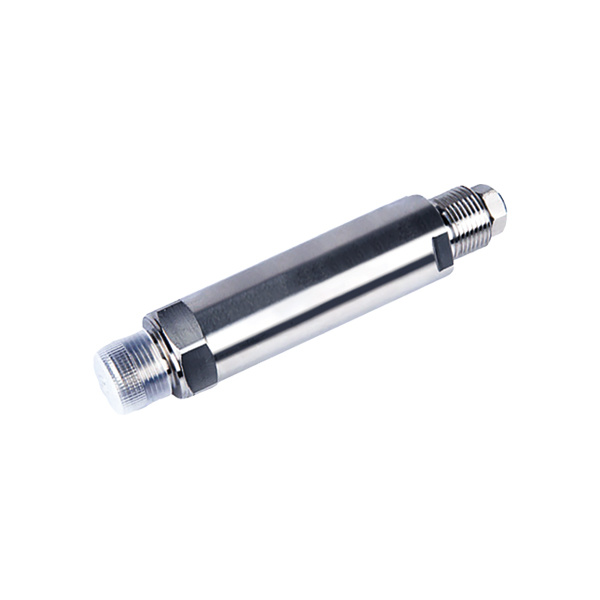

概述 GPS330G系列压力变送器采用高等级传感器信号调制电路，体积较小，性能可靠，成本较低。本产品为隔爆型压力变送器，可以用于危险区域，通过国家级防爆检验机构认可，防爆等级为Exd1CT4-T6 量程可选范围如下 最小：-1（0）~6Bar（60KPa） 最大：-1（0）~400Bar（60MPa）

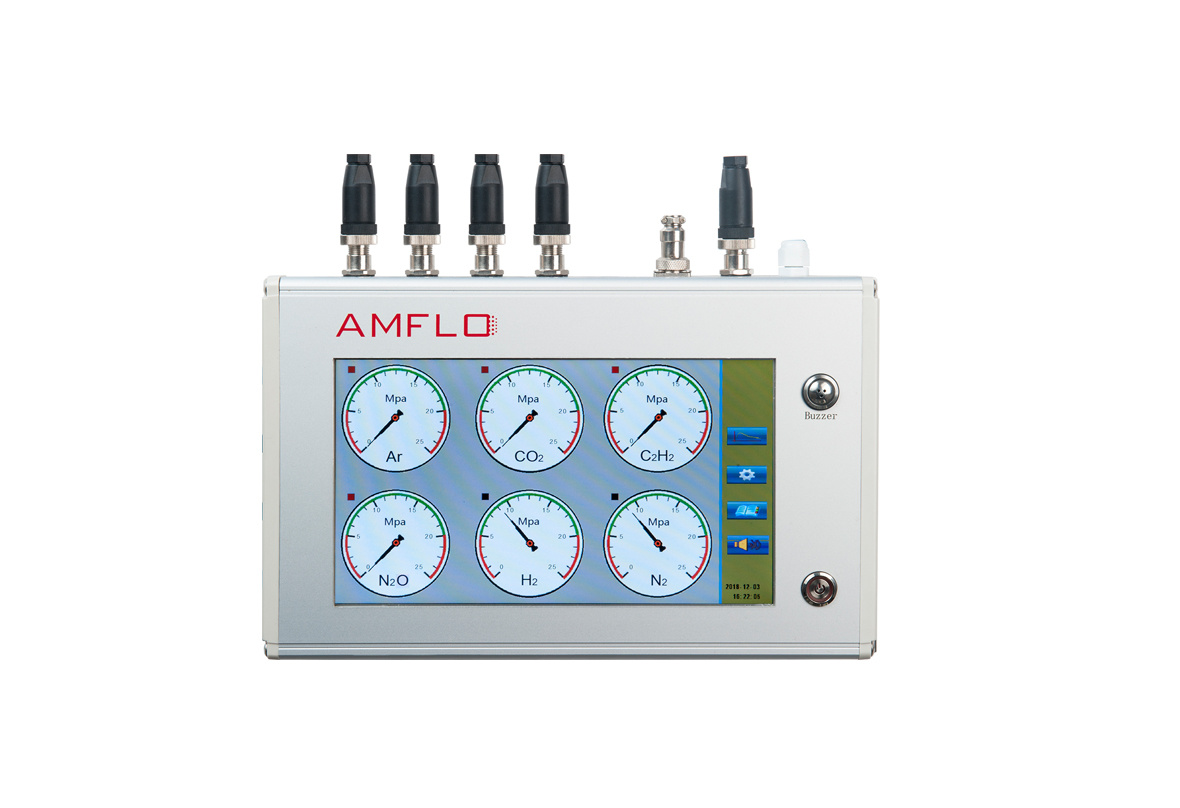

概述 DY－DS－S（20）系列用于对供气系统中气瓶和气路压力的实时检测，通过模拟量传感器0~20mA信号输入，转换成数字量，实时显示在触摸屏上，通过触摸屏设置各路气体的压力的上限和下限报警值，达到实时监控功能。实现用气曲线显示、报警内容自动保存。显示界面可切换。通过RS-485把数据上传到监控中心。具备报警短信通知功能。
