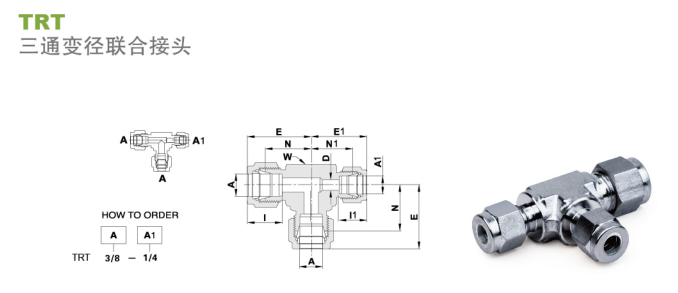

Khớp nối hợp nhất giảm kích thước ba chiều TRT

  EX:MR1200   L    一      D      一     G     一    G   一        00        一       00     一   2L   一    2R    一   A   Số sê-ri Chất liệu mẹ Áp lực đầu vào Áp suất đầu ra Đồng hồ đo áp suất Hình thức nạp khí Hình thức xả giận Số bình gas bên trái Số bình gas bên phải   Tùy chọn MR1200 L:SS316L D:3000psig H:0-125psig G: kèm theo đồng hồ đo áp suất 00:14”NPT(F) 02:318°NPT(F) chỉ định chỉ định A: Báo động từ xa   B: Đồng mạ niken X:2200psig :0-100psig    (MPa) 01:14”NPT(M) 12:3/8Đầu nối kẹp     Ống mềm cao áp     F:500psig K:0-50psig P:kèm theo đồng hồ đo áp suất 23:CGA330 13:12°Đầu nối kẹp     Ống dẫn kim loại       L:0-25psig (psibar) 24:CGA350 Các loại đầu nối khác có sẵn để lựa chọn     FA: Bộ ngăn ngừa hồi nhiệt        M:0-15psig   27:CGA580                   28:CGAB60                   30:CGA590                   52:G518“RH(F)                   63:W21.8-14RH(F)                   64:W21.8-14LH(F)                   Các loại đầu nối khác có sẵn để lựa chọn

Đặc điểm sản phẩm Đặc điểm cấu trúc Sử dụng bộ giảm áp R11 đơn cấp cho khí đặc biệt Đã kiểm tra áp suất và kiểm tra rò rỉ bằng khí heli Đồng hồ áp suất 2” bằng thép không gỉ, dễ đọc Lắp đặt kiểu treo tường Cấu trúc vật liệu Thân bộ giảm áp: SS316L mạ đồng niken Gioăng bộ giảm áp: PTFE PCTFE, PEEK Thân van chặn: SS316 Ống dẫn: 1/4” ống liền SS316 Thông số kỹ thuật Áp suất đầu vào tối đa Inlet pressure max: 500psig Áp suất đầu ra Outlet pressure: 0-25psig, 0-50psig, 0-100psig, 0-250psig Áp suất thử an toàn Proof pressure: 1,5 lần áp suất đầu vào tối đa Nhiệt độ hoạt động Operating temperature: -40ºF ~ 165ºF (-40ºC ~ 74ºC) Tỉ lệ rò rỉ của bộ giảm áp Leak rate: 2x10^-8 atm cc/sec He CV:0.15

Cấu trúc giảm áp màng đơn cấp, truyền áp suất bằng màng thép không gỉ, áp suất đầu ra ổn định, thích hợp cho khí tinh khiết, khí tiêu chuẩn, khí ăn mòn, v.v. Đặc điểm cấu trúc Cấu trúc giảm áp một cấp Thân chính và màng ngăn sử dụng dạng kín cứng Ren thân chính: 1/4"NPT(F) Cấu trúc bên trong dễ làm sạch Trang bị lưới lọc hai lớp bên trong Có thể lắp đặt dạng bảng điều khiển hoặc trên tường Cấu trúc vật liệu Thân chính (Body): SS316L, mạ niken đồng Nắp trên (Bonnet): SS304, mạ niken đồng Gioăng (Valve seat): PTFE, PCTFE, PEEK Màng ngăn (Diaphragm): SS316L Thông số kỹ thuật Áp suất đầu vào tối đa Inlet pressure max: 3000psig Áp suất đầu ra Outlet pressure: 0~25psig, 0~50psig, 0~10Opsig, 0~250psig, 0~500psig Áp suất kiểm tra an toàn Proof pressure: 1.5 lần áp suất đầu vào tối đa Nhiệt độ hoạt động Operating temperature: -40F ~ 1650F (-40°C ~ 74°C) Tỷ lệ rò rỉ Leak rate: 2x10-8 atm cc/sec He CV: 0.08, 0.15 Trọng lượng Weight: 0.9kg

Đặc điểm cấu trúc 1. Van bi hai ngã, thực hiện thao tác “mở·đóng” 2. Cấu trúc bằng thép không gỉ 3. Áp suất tối đa làm việc 6000 psi (413 bar) 4. Nhiệt độ tối đa làm việc 500°F (260°C) 5. Nhiều loại kết nối đầu, kích thước từ 1/16 inch đến 3/4 inch (3 mm đến 18 mm) 6. Vận hành bằng tay cầm nylon
